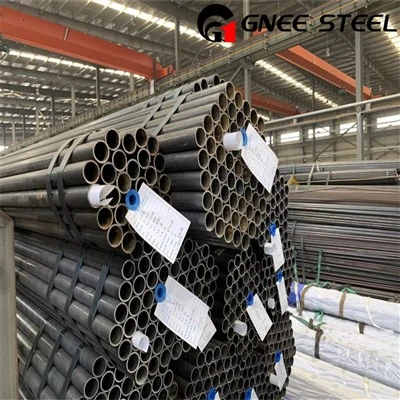

Pajp tal-Linja API 5L X65

Name: Ċina API 5L X65 Line Pipe Manifatturi Fornituri Fabbrika - Kampjun Ħieles - Gnee Azzar
Brand: GNEE
SKU: 306315032

API 5L X65 (L450) jirrappreżenta grad premium ta' pajp tal-linja ta'-qawwa għolja fi ħdan l-ispeċifikazzjoni API 5L. Inġinerija għal trażmissjoni ta' enerġija ta' pressjoni għolja-, tiftaħar saħħa ta' rendiment minimu ta' 450 MPa (65,300 psi) u saħħa tat-tensjoni ta 'mill-inqas 535 MPa (77,600 psi). Skont ir-rekwiżiti tal-proġett, huwa disponibbli f'diversi klassifikazzjonijiet, inklużi PSL1 X65 kif ukoll PSL2 X65Q u X65M, li jagħmilha pedament għall-infrastruttura tal-pipeline taż-żejt u tal-gass fuq distanzi twal-.

Ibgħat l-inkjesta

Chat Now

Introduzzjoni tal-Prodott

Pajp tal-Linja API 5L X65: Il-Gwida Ultimate għall-Ispeċifikazzjonijiet, Proprjetajiet, u Servizz Qarras

Pajp tal-linja API 5L X65(imsejħa wkoll bħalaPajp L450) huwa grad ta' azzar tal-karbonju ta'-saħħa għolja użat ħafna fl-industrija taż-żejt u tal-gass għat-trasport ta' ossiġnu, ilma u żejt. B'saħħa ta 'rendiment minimu ta' 65,300 psi (450 MPa), joffri proporzjon superjuri ta' saħħa-għall--piż meta mqabbel mal-Grad B jew X42, li jagħmilha l-għażla preferuta għal pajpijiet ta'-distanza twila, bi pressjoni għolja-.

F'din il-gwida, aħna nkopru kollox mill-kompożizzjoni kimika għad-differenzi kritiċi bejn PSL1 u PSL2, u għaliex X65 huwa essenzjali għall-infrastruttura moderna tal-enerġija.

Aħna Provvista

Standard: API 5L;

Grad: PSL1 X65, PSL2 X65Q, u PSL2 X65M;

Tip ta 'pajp: Seamless u LSAW (SAWL), SSAW (SAWH), DSAW;

Dimensjonijiet: 0.405 in – 84 in;

Ħxuna tal-ħajt: STD, XS, XXS, Skeda 10 - Skeda 160;

Kisi: Żebgħa, galvanizzat, FBE, 3LPE, eċċ.

Kompożizzjoni Kimika API 5L X65 (PSL1 vs PSL2)

Il-kimika ta 'X65 hija kkontrollata b'mod strett biex tiżgura l-iwweldjar u l-ebusija. Il-pajpijiet PSL2 għandhom rekwiżiti aktar stretti għall-kontenut ta 'Fosfru u Kubrit.

Element	PSL1 (Max %)	PSL2 - Bla xkiel (Mass %)	PSL2 - Iwweldjat (Mass %)
Karbonju (C)	0.28	0.24	0.22
Manganiż (Mn)	1.40	1.45	1.45
Fosfru (P)	0.030	0.025	0.025
Kubrit (S)	0.030	0.015	0.015
Silikon (Si)	0.45	0.45	0.45

Nota: Għal PSL2, l-ekwivalenti tal-karbonju (CEQ) huwa tipikament limitat għal 0.43 biex jiġi żgurat iwweldjar fuq il-post eċċellenti.

Proprjetajiet Mekkaniċi: Rendiment u Qawwa Tensili

X65 jipprovdi l-prestazzjoni għolja meħtieġa għal ambjenti ta'-stress għoli.

Proprjetà	PSL1 Rekwiżiti	PSL2 Rekwiżiti
Qawwa tar-Rendiment (min)	65,300 psi (450 MPa)	65,300 - 79,800 psi
Qawwa tat-tensjoni (min)	77,500 psi (535 MPa)	77,500 - 110,200 psi
Titwil	Ibbażat fuq is-sezzjoni-transversali	Ibbażat fuq is-sezzjoni-transversali
Test tal-Impatt (CVN)	Mhux Meħtieġa	Obbligatorju f'0 grad jew -20 grad

Livelli differenti ta 'API 5L X65 Line Pipe: Livelli ta' Ambjent tas-Servizz

Lil hinn mis-saħħa fiżika, il-pajpijiet X65 huma kklassifikati mill-"midja" li jġorru.

Servizz Standard:Użat għal "Servizz Ħelu" (żejt jew gass mingħajr H2S).

Servizz qares (X65MS / X65QS):

Rekwiżit:Għandhom jikkonformaw ma 'NACE MR0175 / ISO 15156.

Karatteristika:Iddisinjat speċifikament biex jirreżistiHIC(Idroġenu-Xquq Indott) uSSC(Sulfide Stress Cracking) ikkawżat minn Hydrogen Sufide (H2S).

Servizz offshore (X65O):

Iddisinjat għal pajpijiet taħt il-baħar fejn il-pressjoni esterna u l-istress tal-liwi huma estremi. Dawn il-pajpijiet għandhom tolleranzi ħafna aktar stretti fuq "barra-ta-tond" u ħxuna tal-ħajt.

Test u spezzjoni tal-pajpijiet tal-Linja API 5L X65

Analiżi tal-Kompożizzjoni Kimika

Qabel ma l-pajp ikun saħansitra ffurmat, is-sħana tal-azzar tiġi analizzata biex tiżgura li tissodisfa l-istandards API 5L.

Elementi Verifikati:Karbonju (C), Manganiż (Mn), Fosfru (P), Kubrit (S), u Silikon (Si).

Ekwivalenti tal-Karbonju (CEQ):Għal PSL2, is-CEQ (tipikament Inqas minn jew ugwali għal 0.43) huwa kkalkulat biex jiżgura li l-pajp jibqa 'faċilment iwweldjat fil-qasam mingħajr qsim.

Ittestjar tal-Proprjetà Mekkanika

Dawn it-testijiet jikkonfermaw li l-pajp X65 jista 'jimmaniġġja l-pressjoni nominali tiegħu u l-istress ambjentali.

Tip ta' Test	Deskrizzjoni	X65 Rekwiżit
Test Tensili	Ġbid kampjun sakemm jinkiser.	Rendiment: Akbar minn jew ugwali għal 450 MPa; Tensili: Akbar minn jew ugwali għal 535 MPa
Test tal-Impatt CVN	Kejl tat-toughness f'temperaturi baxxi (PSL2 biss).	Enerġija assorbita (Joules) f'0 grad jew -20 grad
Test tal-Liwja Ggwidata	Liwi taż-żona tal-weldjatura biex tiċċekkja l-kwalità tal-fużjoni.	Ebda xquq jew fetħiet fil-weldjatura
DWTT	Drop Weight Tear Test għal pajpijiet ta 'dijametru kbir.	Biex jiġi żgurat li l-pajp jonqos b'mod duttili, mhux fraġli

Ittestjar idrostatiku (Test tal-Pressjoni)

Kull tul wieħed tal-pajp API 5L X65 għandu jgħaddi minn test idrostatiku fil-mitħna.

Proċess:Il-pajp huwa mimli bl-ilma u taħt pressjoni għal livell speċifiku (ġeneralment 90% tal-qawwa ta 'rendiment) għal mill-inqas 5-10 sekondi.

Għan:Biex tivverifika li m'hemmx tnixxijiet jew dgħufijiet strutturali fil-korp tal-pajp jew fil-ħjata tal-weldjatura.

Ittestjar mhux{{0}distruttiv (NDT)

NDT jintuża biex jinstabu difetti interni u tal-wiċċ mingħajr ma ssir ħsara lill-pajp.

Ittestjar ultrasoniku (UT):Il-metodu primarju biex jinstabu difetti interni fil-ħjata tal-weldjatura u fit-truf tal-pajp.

Ittestjar radjografiku (X-Ray):Ħafna drabi jintuża biex jispezzjona l-kwalità tal-weldjatura tat-truf tal-pajp jew biex jivverifika r-riżultati UT.

Spezzjoni tal-Partikuli Manjetiċi (MPI):Użat speċifikament biex jiskopri xquq tal-wiċċ fit-truf tal-pajpijiet jew truf imċanfrin.

Spezzjoni Dimensjonali u Viżwali

Anke jekk il-kimika hija perfetta, il-pajp għandu jkun fiżikament preċiż għall-installazzjoni fuq il-post.

Dijametru u Ħxuna tal-Ħajt:Iċċekkjati bl-użu ta' mikrometri u tejps kalibrati biex jiżguraw li jissodisfaw it-tolleranzi API 5L.

Drittezza:Ivverifikat biex jiżgura l-ebda ċawwa, li tfixkel l-allinjament tal-pipeline.

Angolu taċ-ċanfrin:It-truf huma spezzjonati biex jiżguraw li huma fl-angolu korrett (ġeneralment 30 grad jew 37.5 grad) għall-iwweldjar fuq il-post.

Iċċekkja viżwali tal-wiċċ:Spezzjoni għal laminazzjonijiet, scabs, jew grif fil-fond li jistgħu jikkompromettu s-saħħa tal-pajp.

Ittestjar Speċjalizzat għas-Servizz Qars (X65MS / X65QS)

Jekk il-pajp huwa maħsub għal ambjenti H2S, testijiet addizzjonali tas-"Servizz qares" huma obbligatorji:

HIC (Idroġenu-Xaqq Indott):NACE TM0284.

SSC (Sulfide Stress Cracking):NACE TM0177.

Test tal-ebusija:Tipikament limitat għal massimu ta'22 HRC (250 HV10)biex jipprevjenu fraġilità.

Għaliex Sors Your X65 Pipe minn GNEE Pipe?

Bħala fornitur ewlieni ta 'Pajpijiet tal-linja API 5L X65, aħna niżguraw:

Ċertifikati tat-Test tal-mitħna (MTC)ipprovdut ma' kull ordni (EN 10204 3.1 jew 3.2).

Tolleranzi dimensjonali stretti għal twaħħil faċli fil-kamp-up u wweldjar.

Kunsinna veloċi mill-istokk estensiv tagħna ta 'pajpijiet SMLS u LSAW.

Ikseb Kwotazzjoni għall-Proġett X65 Tiegħek Illum

Linja tal-proċess tal-pajpijiet GNEE

GNEE Pipe Process Line

Tagħmir tat-test tal-pajpijiet GNEE

GNEE Pipe Test Equipments

Ċertifikat tal-pajpijiet GNEE

GNEE Pipe Certificate

FAQ

L-API 5L X65 huwa adattat għal H2S (Servizz Qarras)?

Standard X65 mhuwiex. Għal ambjenti H2S, trid tispeċifikaAPI 5L X65MS jew X65QS(konformi ma' NACE MR0175). Dawn il-pajpijiet jgħaddu minn testijiet HIC (Idroġenu-Induced Cracking) u SSCC.

X'inhuma l-kisi komuni għall-pajp tal-linja X65?

Biex tiġi evitata l-korrużjoni, il-pajpijiet X65 huma ġeneralment miksija bihom3LPE (polietilene bi tliet-saffi), FBE (Epoxy Bonded mill-Fużjoni), jew3LPP.
