API 5L huwa għat-trasport taż-żejt u l-gass (Line Pipe), filwaqt li API 5CT huwa għall-estrazzjoni taż-żejt u l-gass (Casing u Tubing).
Ix-xiri tal-istandard tal-pajp ħażin jista 'jwassal għal falliment tal-proġett. Tgħallem in-nases komuni fl-għażla bejn API 5L u API 5CT għall-proġett tal-enerġija tiegħek.
Tabella ta' Paragun ta' Mgħaġġla: API 5L vs API 5CT
| Karatteristika | API 5L | API 5CT |
| Isem Komuni | Pajp tal-Linja | OCTG(Kessing u Tubi) |
| Funzjoni Primarja | It-trasport tar-riżorsi fuq distanzi. | Tħaffir u estrazzjoni tar-riżorsi mill-bjar. |
| Gradi tal-Azzar | Grad B, X42, X52, X60, X70, eċċ. | J55, K55, N80, L80, P110, Q125, eċċ. |
| Tmiem il-Konnessjonijiet | Beveled, Plain, jew Socket (Weldjati). | Kamin u Akkoppjat (T&C) jew Premium. |
| Livelli tal-Prodott | PSL1 u PSL2. | Gruppi 1, 2, 3, u 4. |
| Tipi ta' Pajpijiet | Seamless, ERW, LSAW, SSAW. | Bla saldatura u wweldjati (ERW). |
X'inhu API 5L? (Pajp tal-Linja)
L-istandard API 5L iservi bħala l-istandard ewlieni għall-pajp tal-linja, li jipprovdi speċifikazzjonijiet dettaljati dwar proċessi ta 'manifattura, proprjetajiet mekkaniċi, kompożizzjoni kimika, dimensjonijiet u parametri oħra.
Skont l-istandard API 5L, il-pajpijiet tal-linja huma kklassifikati f'żewġ livelli: API 5L PSL1 u API 5L PSL2. F'dan il-kuntest, PSL tfisser Livell ta' Speċifikazzjoni tal-Prodott.
Tensile & Yield Strength (PSL1 vs. PSL2)
| Grad tal-Azzar | Qawwa ta' Rendiment (Min - MPa/psi) | Qawwa tat-tensjoni (Min - MPa/psi) | Rendiment-għal-Proporzjon ta' Tensile (PSL2 Max) |
| Grad B | 245 / 35,500 | 415 / 60,200 | 0.93 |
| X42 | 290 / 42,100 | 415 / 60,200 | 0.93 |
| X52 | 360 / 52,200 | 460 / 66,700 | 0.93 |
| X60 | 415 / 60,200 | 520 / 75,400 | 0.93 |
| X65 | 450 / 65,300 | 535 / 77,600 | 0.93 |
| X70 | 485 / 70,300 | 570 / 82,700 | 0.93 |
| X80 | 555 / 80,500 | 625 / 90,600 | 0.93 |
Limiti Kimiċi għal PSL2 (Analiżi tas-Sħana, Max %)
| Element | Grad B | X52 | X65 | X70 |
| Karbonju (C) | 0.22 | 0.22 | 0.22 | 0.22 |
| Manganiż (Mn) | 1.20 | 1.40 | 1.45 | 1.65 |
| Fosfru (P) | 0.025 | 0.025 | 0.025 | 0.025 |
| Kubrit (S) | 0.015 | 0.015 | 0.015 | 0.015 |
| Ekwivalenti tal-Karbonju (CE) | 0.43 | 0.43 | 0.43 | 0.43 |
Rekwiżiti ta' Tolleranza Dimensjonali API 5L
| Parametru | Firxa Daqs | Tolleranza |
| Dijametru ta' Barra (OD) | < 2 3/8" (60.3mm) | ± 0.5mm (0.020") |
| 2 3/8" sa 24" | ± 0.75% ta 'OD | |
| > 24" | ± 1.0% ta 'OD | |
| Ħxuna tal-ħajt (WT) | Daqsijiet kollha | +15% / -12.5% |
| Straightness | Daqsijiet kollha | Inqas minn jew ugwali għal 0.2% tat-tul totali |

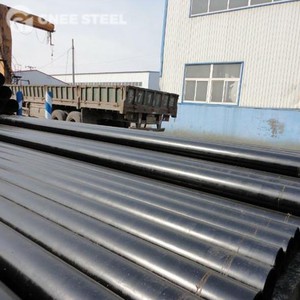

Pipeline GNEE API 5L fl-istokk
X'inhu API 5CT? (Kessing u Tubi)
Kejsing
Il-kisi huwa l-pajp ta'-dijametru kbir li jitbaxxa f'toqba miftuħa u kkonsolidat f'posthom. Ix-xogħol tiegħu huwa li jistabbilizza l-bir, jipprevjeni li l-ħitan jinżlu, u jipproteġi l-ilma ta 'taħt l-art mill-kontaminazzjoni.
Tubi
It-tubi huwa l-pajp użat biex jittrasporta ż-żejt u l-gass mill-ġibjun li jipproduċi sal-wiċċ. Għandu jkun b'saħħtu biżżejjed biex jiflaħ il-pressjonijiet interni u l-fluwidi korrużivi misjuba fil-fond taħt l-art.
API 5CT Azzar Gradi & Gruppi
| Grupp | Gradi tal-Azzar | Deskrizzjoni u Applikazzjoni |
| Grupp 1 | H40, J55, K55, N80 | Gradi standard għal skopijiet ġenerali fi bjar baxxi sa nofs{0}}fond. |
| Grupp 2 | L80, C90, T95, C110 | Gradi ta 'saħħa ta' rendiment ristrett għalServizz qares (H2S)ambjenti. |
| Grupp 3 | P110 | Grad ta'-saħħa għolja għal bjar fondi u ambjenti ta'-pressjoni għolja. |
| Grupp 4 | Q125 | Saħħa ultra-għolja għal kundizzjonijiet ta' bir speċjalizzati u eżiġenti. |
Proprjetajiet Mekkaniċi (Tensili u Ebusija)
| Grad tal-Azzar | Qawwa tar-Rendiment (Min-Mas - psi) | Qawwa tat-tensjoni (Min - psi) | Ebusija (Mass - HRC) |
| H40 | 40,000 - 80,000 | 60,000 | N/A |
| J55 | 55,000 - 80,000 | 75,000 | N/A |
| K55 | 55,000 - 80,000 | 95,000 | N/A |
| N80-1/Q | 80,000 - 110,000 | 100,000 | N/A |
| L80-1 | 80,000 - 95,000 | 95,000 | 23.0 |
| C90-1 | 90,000 - 105,000 | 100,000 | 25.4 |
| P110 | 110,000 - 140,000 | 125,000 | N/A |
| Q125 | 125,000 - 155,000 | 135,000 | N/A |
Kompożizzjoni Kimika (Analiżi tas-Sħana, Max %)
| Element | J55 / K55 | N80-Q | L80-1 | P110 |
| Karbonju (C) | Għal kull Ftehim | Għal kull Ftehim | 0.43 | Għal kull Ftehim |
| Manganiż (Mn) | Għal kull Ftehim | 1.90 | 1.90 | 1.90 |
| Fosfru (P) | 0.030 | 0.030 | 0.030 | 0.030 |
| Kubrit (S) | 0.030 | 0.030 | 0.030 | 0.030 |
Kodifikazzjoni tal-Kulur API 5CT (Identifikazzjoni)
| Grad tal-Azzar | Faxxa tal-Kulur tal-Korp tal-Pipe | Kulur tal-Igganċjar |
| J55 | Ħadra Ħadra waħda | Aħdar Bright |
| K55 | Żewġ Ħodor Bright | Aħdar Bright |
| N80-Q | Wieħed Aħmar + Wieħed Aħdar Bright | Aħmar |
| L80-1 | Wieħed Aħmar + Wieħed tad-Deheb | Aħmar + Deheb |
| P110 | Wieħed Abjad | Abjad |
| Q125 | One Orange | Oranġjo |
Tipi ta' Konnessjoni API 5CT
STC (Short Threaded and Coupled):Użat għal kordi ta 'casing iqsar.
LTC (Threaded u Akkoppjat):Standard għall-biċċa l-kbira tal-applikazzjonijiet tal-kisi.
BTC (Buttress Threaded and Coupled):Iddisinjat għal tagħbijiet ta 'tensjoni axjali għolja.
Konnessjonijiet Premium:Siġilli-issikkati tal-gass għall-bjar ta'-pressjoni għolja/-temperatura għolja (HPHT).
Pajp GNEE API 5CT OCTG fl-istokk
FAQ
Għal xiex jintuża l-API 5L?
ANSI / API 5L jispeċifika l-manifattura ta’ żewġ livelli ta’ prodotti (PSL1 u PSL2) ta’Pajp ta 'l-azzar mingħajr saldatura u wweldjat għall-użu ta' pipeline fit-trasport ta 'petroleum u gass naturali.
Xi tfisser API 5CT?
API 5CT huwa aspeċifikazzjoni teknika standard għal tubi tal-azzar għall-kisi u tubiużat fl-industrija taż-żejt u tal-gass u ġie żviluppat mill-Istitut Amerikan tal-Pitrolju għall-kisi u tubi.
Huwa l-azzar tal-karbonju tal-pajp API 5L?
API 5L huwa standard għall-pajpijiet tal-azzar li huma ddisinjati għat-trasport taż-żejt u l-gass.Dawn il-pajpijiet huma magħmula mill-azzar tal-karbonjuu huma disponibbli f'żewġ tipi differenti: mingħajr saldatura u wweldjati (inklużi ERW u SAW).
